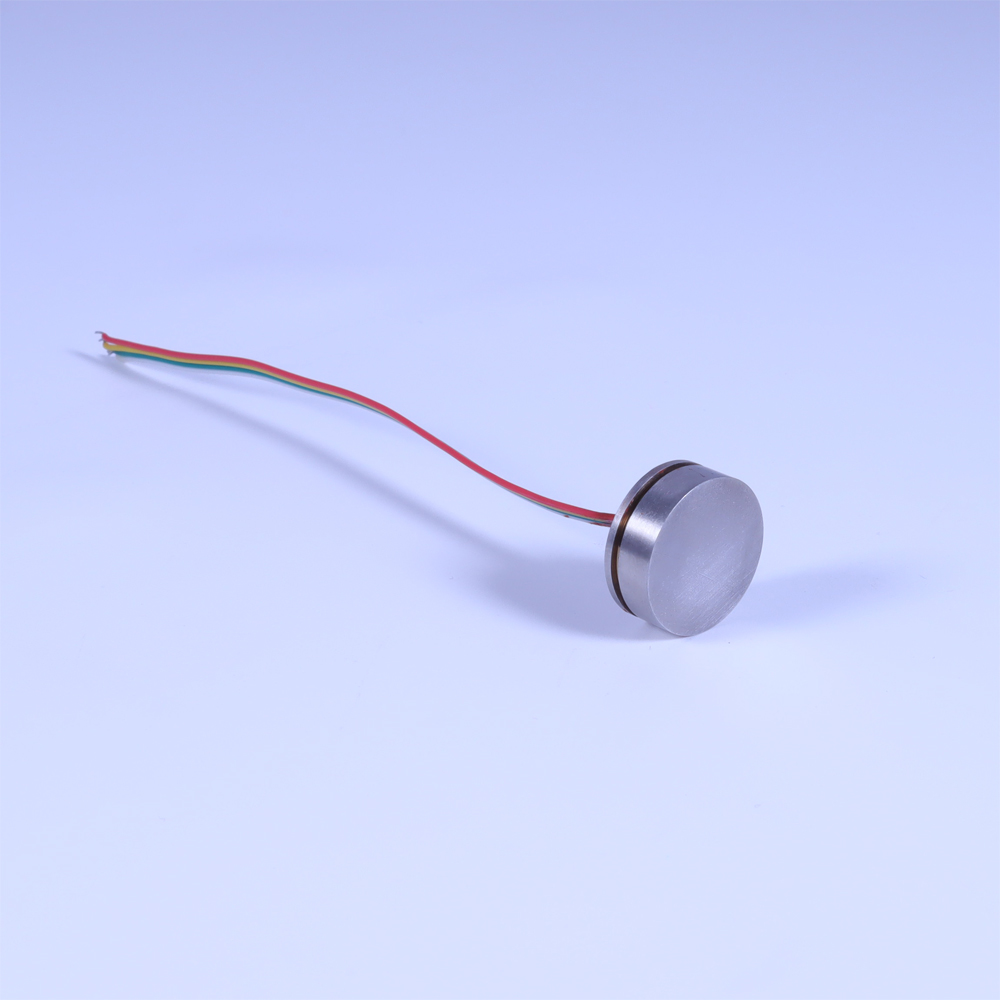

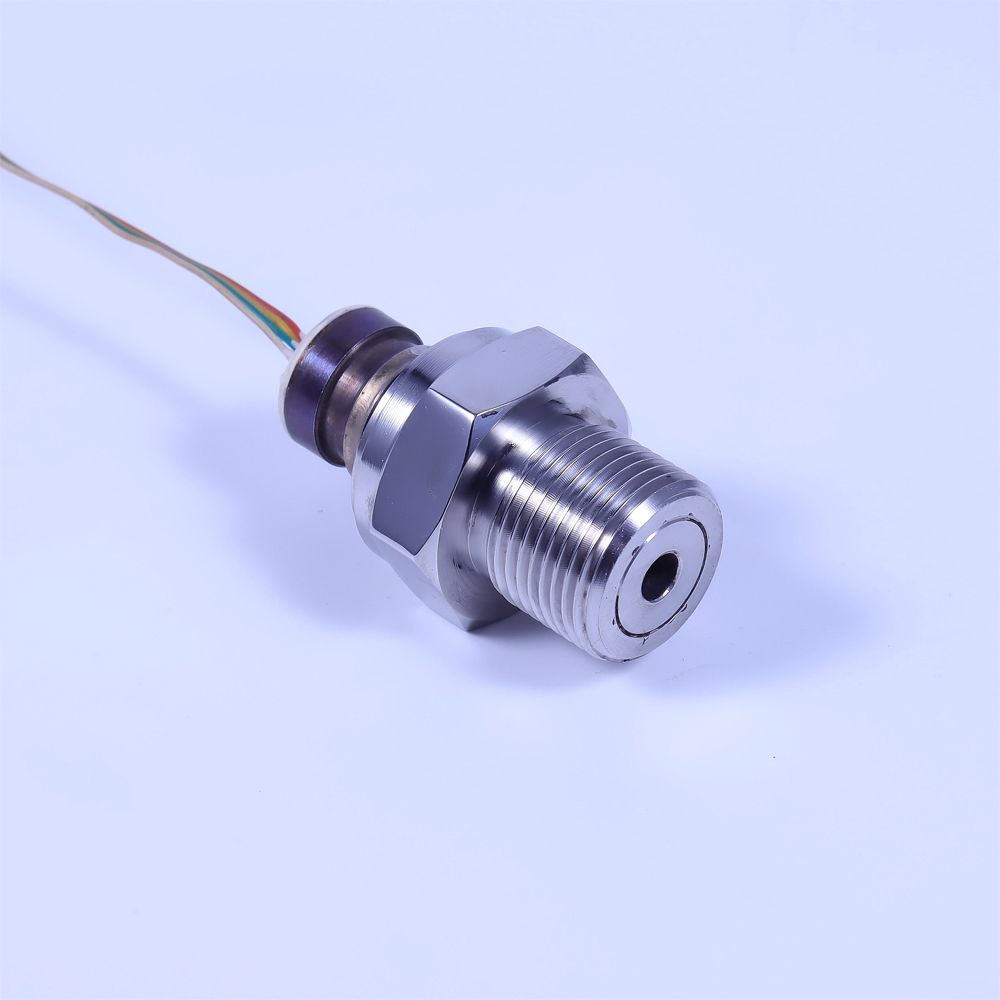

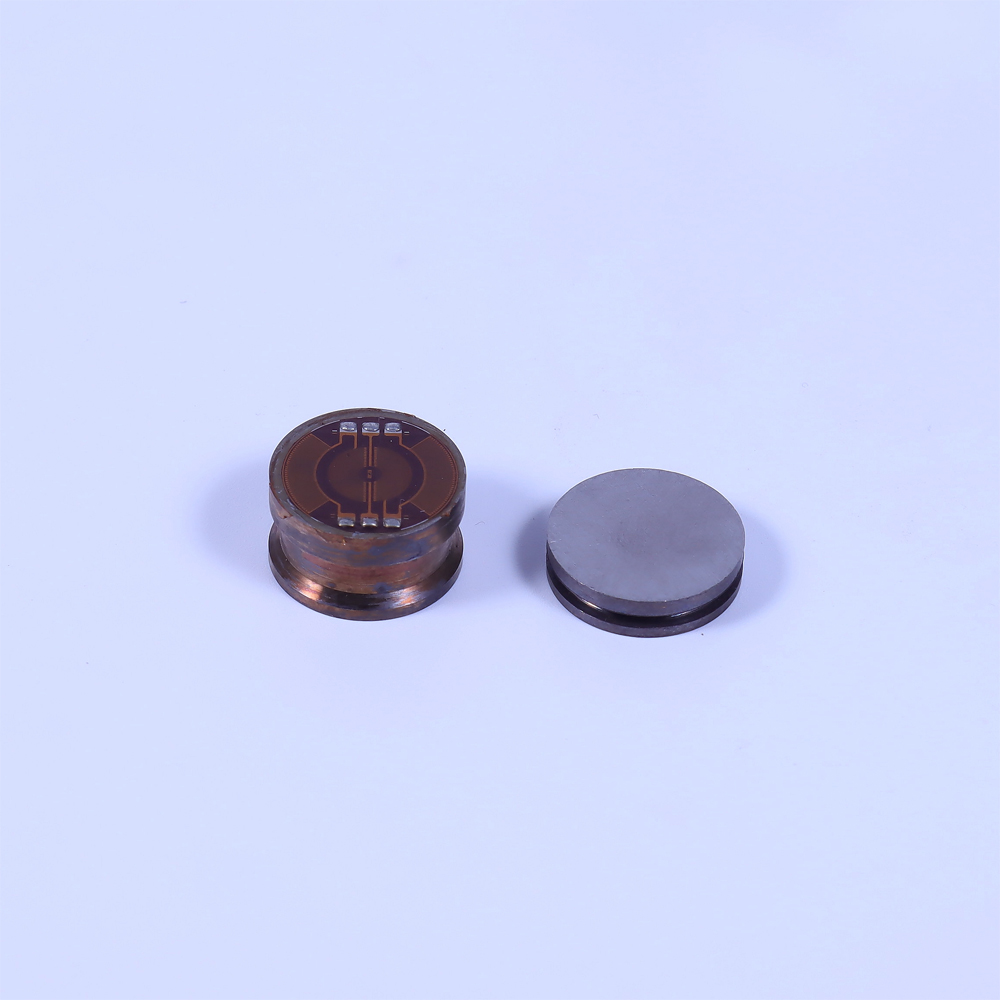

應變式壓力芯體 PT500-301

產品描述：

應變式壓力芯體采用進口/純國產應變計芯片；選進的貼片工藝；恒壓源供電，差分橋路輸出；進口彈性材料，嚴格的機械加工、熱處理、時效處理工工藝；100萬次使用壽命以上；高阻抗、高精度、高穩定性；結構小巧、全封焊結構；抗沖擊、耐疲勞、可靠性高、防爆隔爆；可替代國外同類型高壓產品。

關鍵字/別名：

應變式壓力芯體

應變式壓力芯片

壓力變送器芯體

壓力傳感器芯體

壓力變送器芯片

壓力傳感器芯片

壓阻式傳感器芯片

產品資料下載：

《PT500-301使用說明書》

產品詳情：

一、應變式壓力芯體 PT500-301概述：

采用進口感壓芯片；選進的貼片工藝；	抗沖擊、耐疲勞、可靠性高、防爆隔爆；
恒壓源供電，差分橋路輸出；	可替代國外同類型高壓產品；
進口彈性材料，嚴格的機械加工、熱處理、時效處理工工藝；	應用于：壓力傳感器壓力變送器芯片；
100萬次使用壽命以上；	應用于：液壓、氣壓的測量；
高阻抗、高精度、高穩定性；	應用于：民用、工業設備的壓力測量與控制；
結構小巧、全封焊結構；	應用于：OEM壓力變送器工廠；

二、應變式壓力芯體 PT500-301型號規格：

代碼	型號	類型
PT500	301	應變式壓力芯體
		代碼	量程（按實際訂購量程填寫）
		（0-1MPa）	壓力量程：0～0.6～60MPa;
			代碼	輸出信號類型
			OF	mV（四線制）		OO	定制
				代碼	綜合精度
				C2	±0.25%FS（@25℃）
				C3	±0.5%FS（@25℃）
					代碼	過程連接（螺紋規格）
					G01	M20*1.5	G05	G1/4	G09	G3/8
					G02	G1/2	G06	ZG1/4	G10	G1/8
					G03	ZG1/2	G07	1/4NPT-18	G11	M12*1.25
					G04	1/2NPT-14	G08	R1/4	G00	定制
						代碼	配套電纜線長度
						50mm	標準50mm，按實際訂購要求填寫
							代碼	特殊參數規格
							000	用戶定制（無要求時省略）
PT500	301	（0-1MPa）	OF	C3	G01	50mm

三、應變式壓力芯體 PT500-301技術參數：

項目	參數	項目	參數
測量介質	液體、氣體（與產品過程連接材料兼容）	絕緣阻抗	≥1000 MΩ/100VDC
壓力形式	表壓	介質溫度	-20～+80℃
壓力量程	-0.1～0～0.6～5MPa	環境溫度	-30～+70℃
	0～0.6～60MPa；	壽命	100萬次
		響應時間	≤5mS
綜合精度	±0.25%FS；±0.5%FS；	過載壓力	150%FS
非線性	≤0.25%FS	破壞壓力	3倍量程(＞5MPa)
重復性	≤0.15%FS	過程連接	M20X1.5；G1/2；G1/4；1/4NPT；可定制
輸出信號	1.0±0.5mV/V（四線制/六線制）差分橋路輸出	電氣連接	直接引線50mm
輸出阻抗	2000Ω；1650Ω	防護等級	IP65
供電電壓	恒壓：5VDC(3～10VDC)	配套電纜	4-6排線

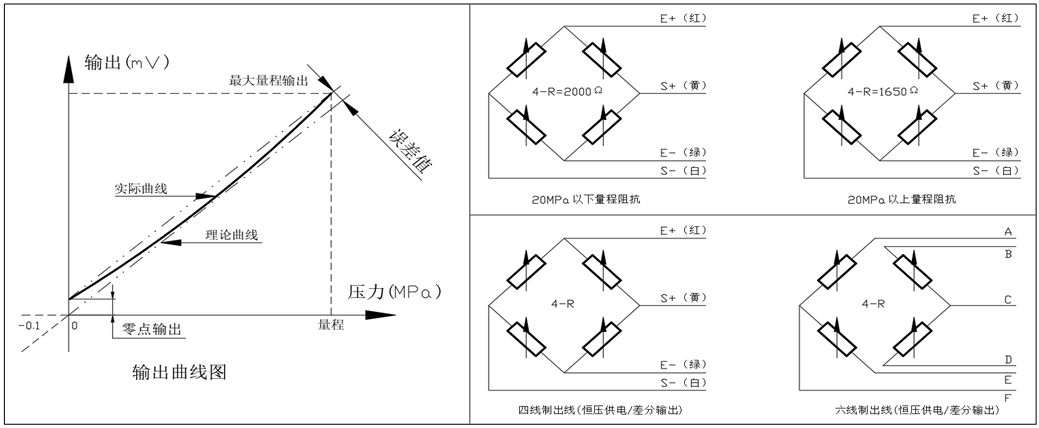

四、應變式壓力芯體 PT500-301信號輸出與采集：

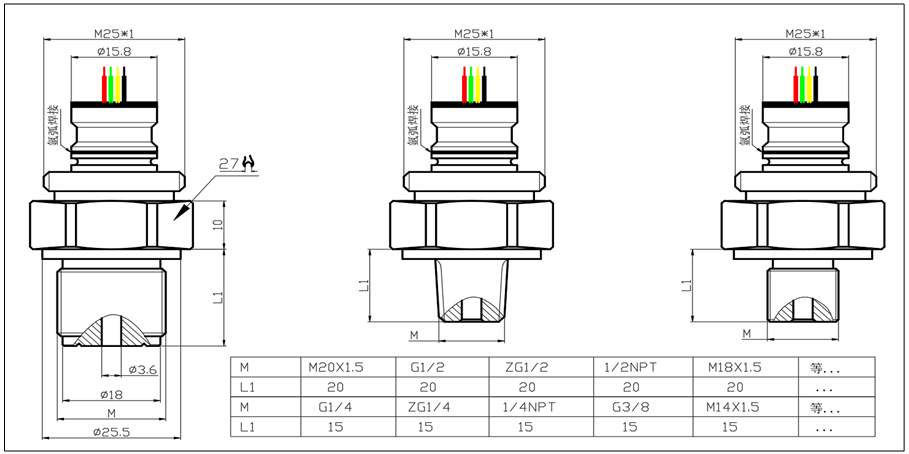

五、應變式壓力芯體 PT500-301結構尺寸：

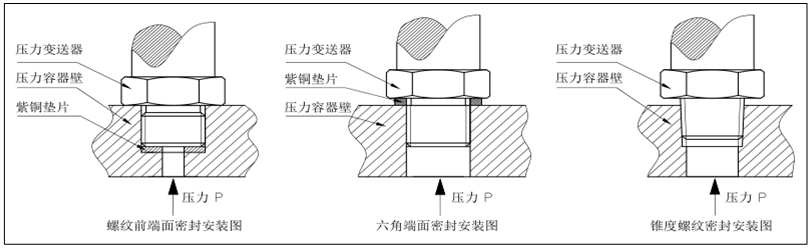

六、應變式壓力芯體 PT500-301安裝與密封：

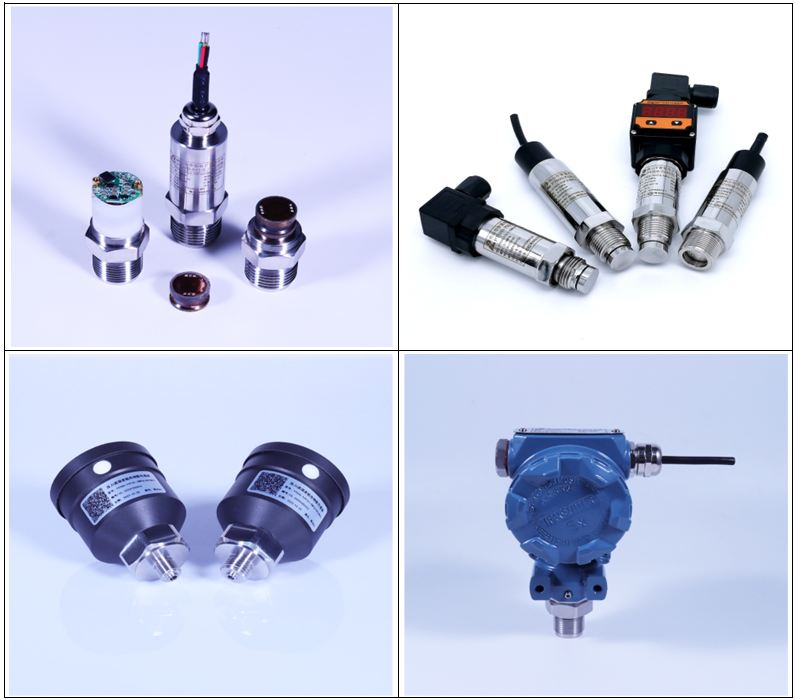

七、應變式壓力芯體 PT500-301應用：
