采用進口/國產感壓芯片，電子元器件自主可控等級A級；最大壓差量程25MPa； 靜壓最大70MPa；零點、滿度，溫補、線性補償；高精度、穩定、數字放大電路；多種信號輸出；801S型，帶有現場4位LED顯示表頭，輸出4-20mA；24 位高精度 ADC，16 位數 DAC 輸出；4-20mA；0-5VDC，0.5-4.5VDC，RS485等標準信號輸出；T字形結構，方便安裝，M20X1.5/G1/2等過程連接；結構小，標準DIN43650 (赫斯曼)電氣連接出線；可完全替代國外同類型壓力變送器產品。
差壓變送器
差壓壓力變送器
差壓壓力傳感器
壓差變送器
壓差傳感器
T型差壓變送器
一、差壓壓力變送器 PT500-801/PT500-801S 概述：
| 采用進口/國產感壓芯片，電子元器件自主可控等級A級 | 最大壓差量程25MPa； 靜壓最大70MPa |
| 高精度、穩定、數字放大電路；多種信號輸出 | 4-20mA；0-5VDC，0.5-4.5VDC，RS485等標準信號輸出 |
| 24 位高精度 ADC，16 位數 DAC 輸出 | 過程連接規格：G1/4，G1/2，1/4NPT，M20*1.5 |

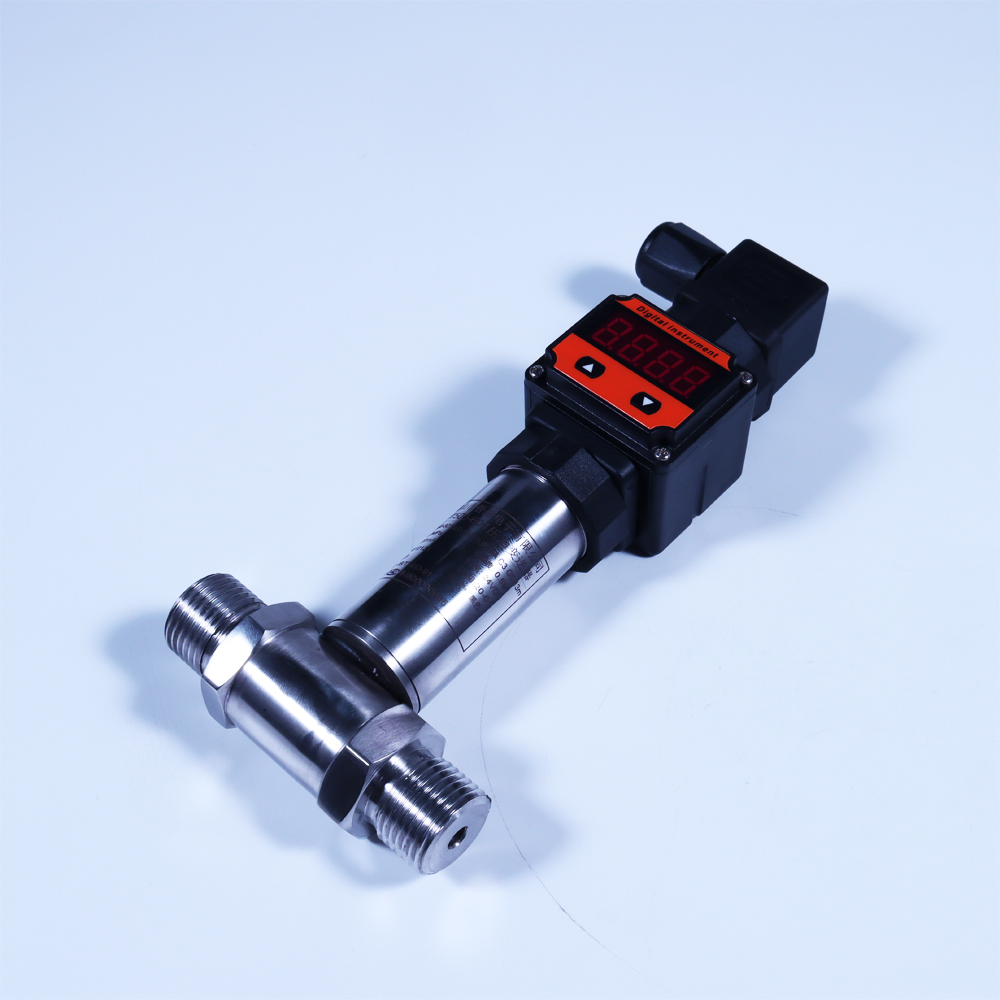

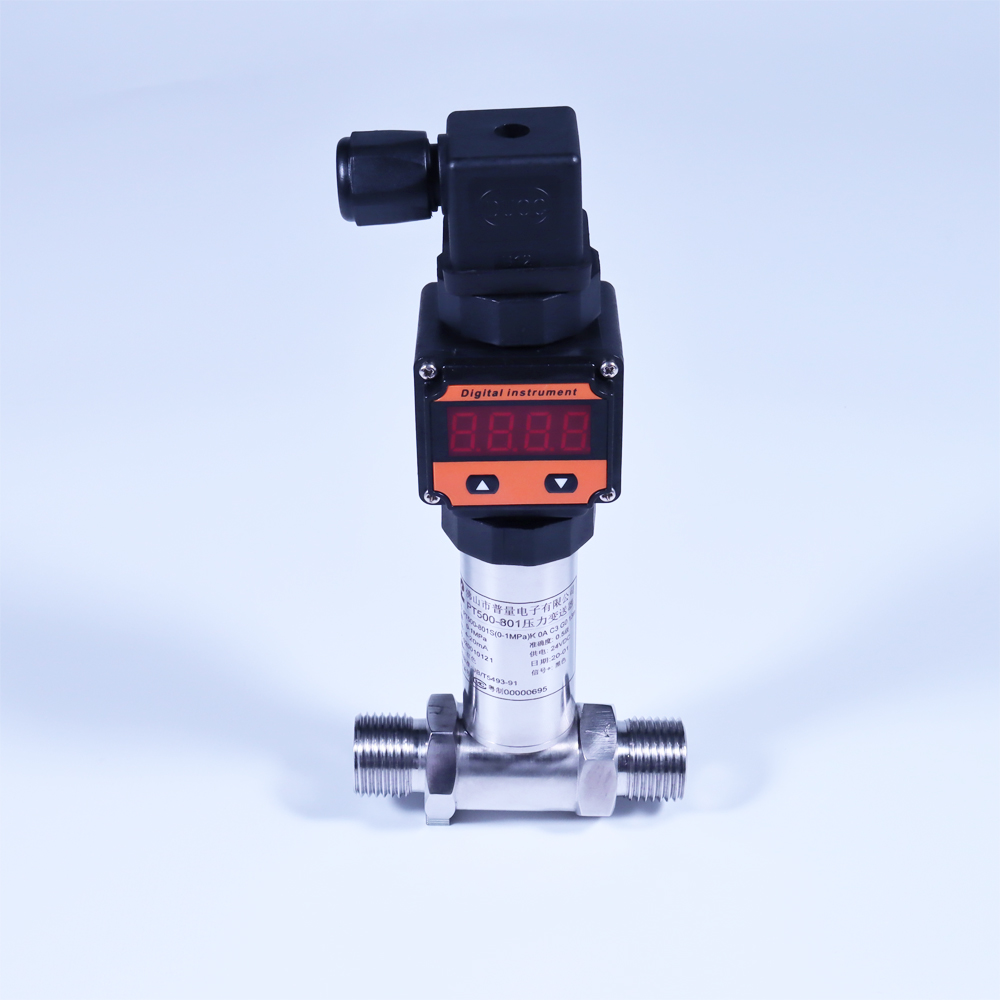

| 801S型，帶有現場4位LED顯示表頭，輸出4-20mA | 結構小，標準DIN43650 (赫斯曼)電氣連接出線 |
| T字形結構，方便安裝，M20X1.5/G1/2等過程連接 | 可完全替代國外同類型壓力變送器產品； |
二、差壓壓力變送器 PT500-801/PT500-801S 型號規格：
| 代碼 | 型號 | 類型 | ||||||||
| PT500 | 801 | T字型差壓壓力變送器 | ||||||||
| 801S | T字數顯型差壓壓力變送器 | |||||||||
| 代碼 | 差壓量程（按實際訂購量程填寫） | |||||||||
| （0-1MPa） | 差壓量程：0～0.6～20MPa;（靜壓/耐壓為量程的3倍） | |||||||||
| 代碼 | 輸出信號類型 | |||||||||
| OA | 4-20mA（二線制） | OC | 0-5VDC（三線制） | |||||||
| OB | 0-20mA（三線制） | OD | 0-10VDC（三線制） | |||||||
| OE | 0.5-4.5VDC（三線制） | OK | RS485（四線制） | |||||||
| OL | 低功耗RS485 | OO | 定制 | |||||||
| 代碼 | 綜合精度 | |||||||||
| C2 | ±0.25%FS | |||||||||
| C3 | ±0.5%FS | |||||||||
| 代碼 | 過程連接（螺紋規格） | |||||||||
| G01 | M20*1.5 | G05 | G1/4 | G09 | G3/8 | |||||
| G02 | G1/2 | G06 | ZG1/4 | G10 | G1/8 | |||||
| G03 | ZG1/2 | G07 | 1/4NPT-18 | G11 | M12*1.25 | |||||
| G04 | 1/2NPT-14 | G08 | R1/4 | G00 | 定制 | |||||
| 代碼 | 配套電纜線長度 | |||||||||
| 3M | 標準3米，按實際訂購要求填寫 | |||||||||
| 代碼 | 特殊參數規格 | |||||||||
| 000 | 用戶定制（無要求時省略） | |||||||||
| PT500 | 801 | （0-1MPa） | OA | C3 | G01 | 3M | ||||
三、差壓壓力變送器 PT500-801/PT500-801S 技術參數：
| 項目 | 參數 | 項目 | 參數 |
| 測量介質 | 液體、氣體（與產品過程連接材料兼容） | 絕緣阻抗 | ≥1000 MΩ/100VDC |
| 壓力形式 | 差壓、表壓 | 介質溫度 | -20～+80℃ |
| 壓力量程 | 0～100、200、300、500、600（KPa）； | 環境溫度 | -30～+70℃ |
| 0～1、2、3、5、10、20（MPa）； | 壽 命 | 100萬次 | |
| （最大差壓量程20MPa，最小差壓量程20KPa） | 響應時間 | ≤5mS | |
| 綜合精度 | ±0.25%FS；±0.5%FS； | 負載阻抗 | 電流輸出: ≤800Ω；電壓輸出：≥50KΩ |
| 非 線 性 | ≤0.25%FS | 過載壓力 | 150%FS |
| 重 復 性 | ≤0.15%FS | 破壞壓力 | 3倍量程(＞5MPa) |
| 輸出信號 | 電流型：4～20mA二線制；4～20mA/0-20mA三線制 | 過程連接 | M20X1.5；G1/2；G1/4；1/4NPT；可定制 |
| 電壓型：0～5VDC、0～10VDC、0.5～4.5VDC三線制 | 電氣連接 | 標準DIN43650 (赫斯曼)電氣連接出線 | |
| 數字型：RS485-RTU、低功耗RS485-RTU | 防護等級 | IP65 | |
| 供電電壓 | 24VDC（12-30VDC）、5VDC、3.1～5VDC（低功耗485） | 配套電纜 | 四芯屏蔽電纜，標準長度：3米 |

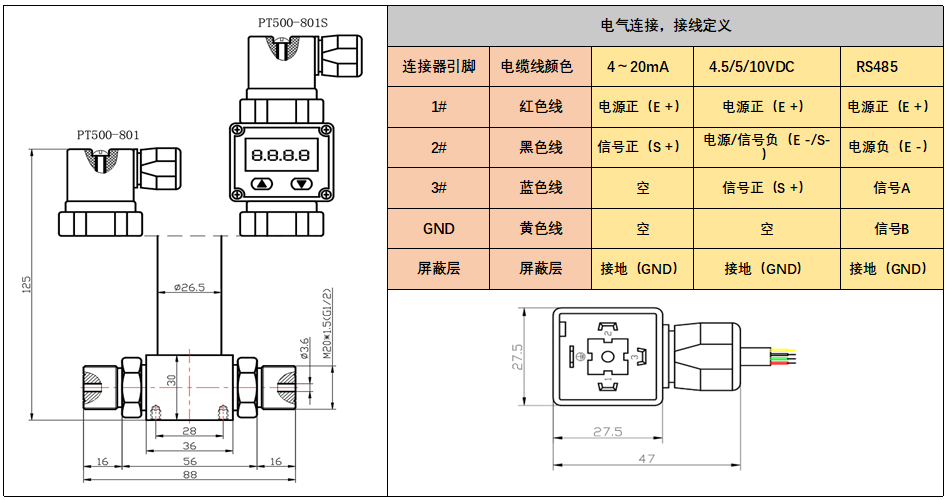

四、差壓壓力變送器 PT500-801/PT500-801S 結構尺寸：

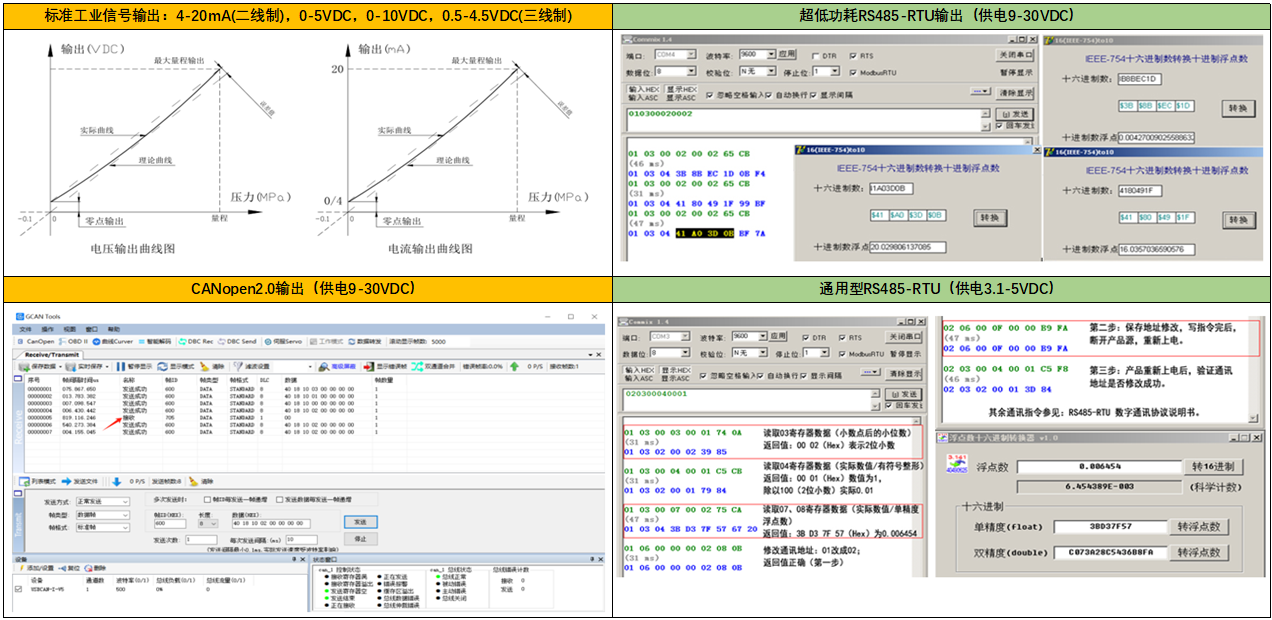

五、差壓壓力變送器 PT500-801/PT500-801S 輸出信號：

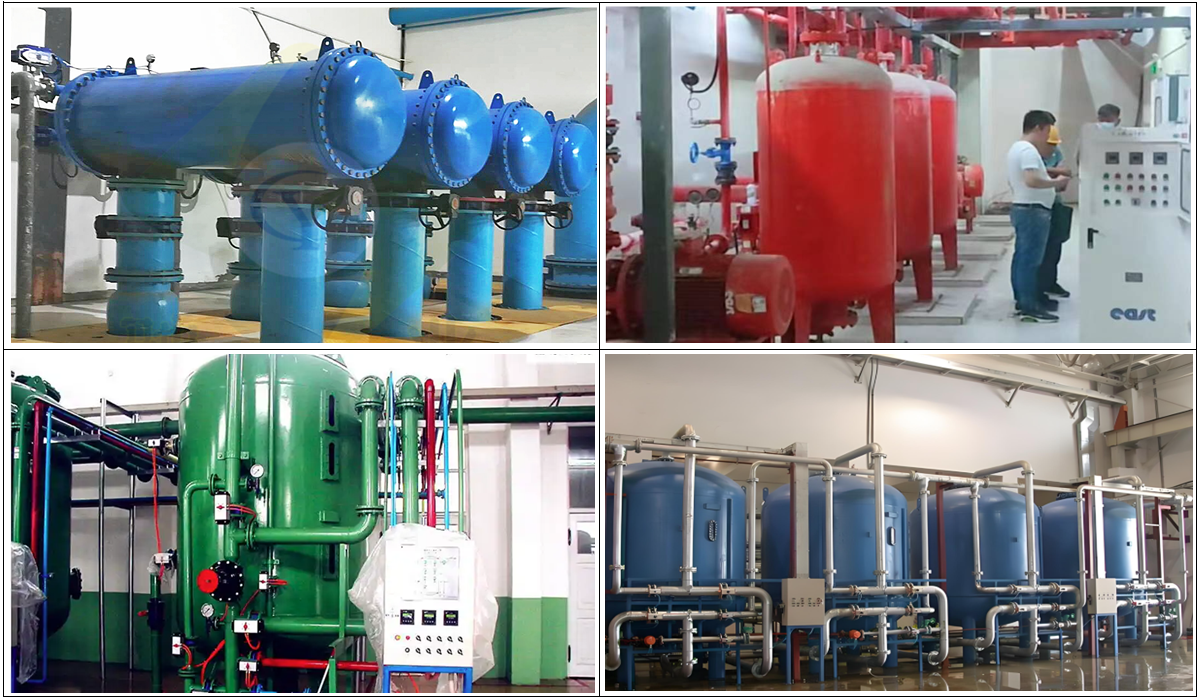

六、差壓壓力變送器 PT500-801/PT500-801S 應用：
