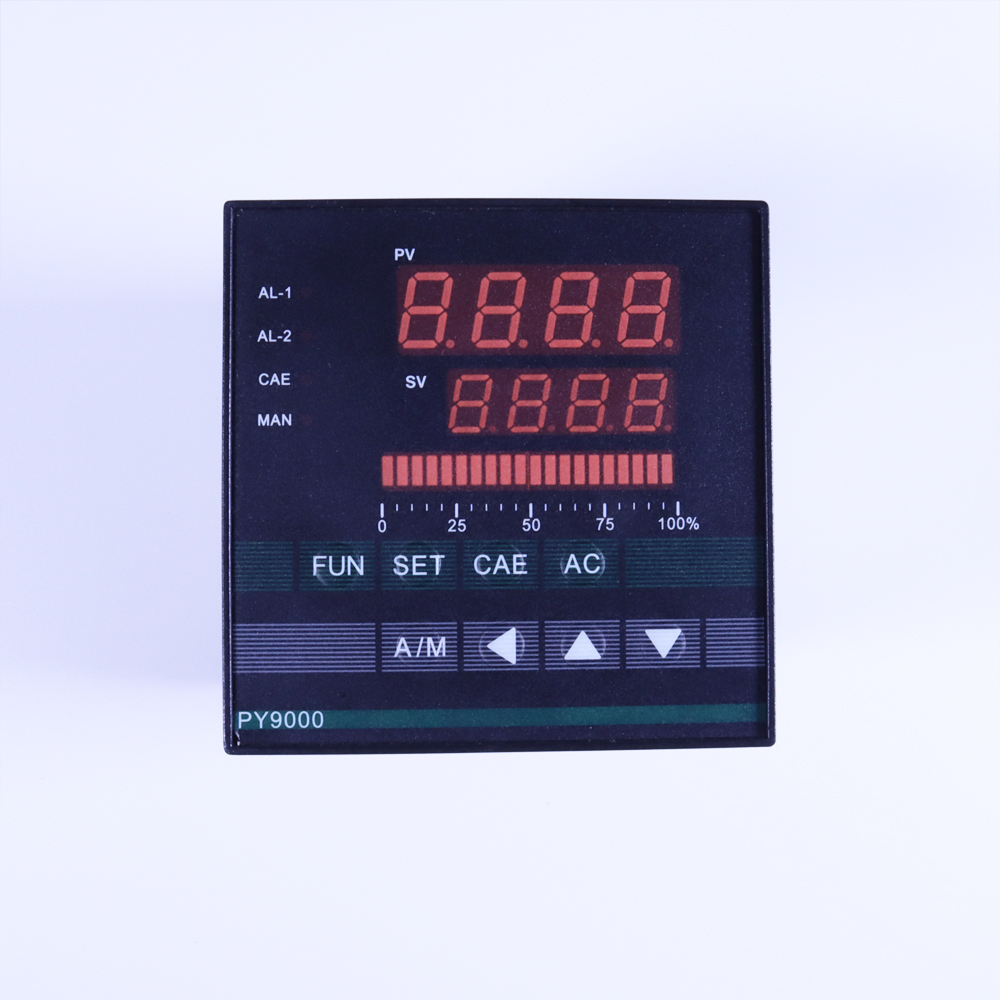

智能 PID 壓力控制儀表 PY9000

產品描述：

測控精度高、抗干擾性能強等優點；精密穩定的PID負反饋控制輸出4-20mA/0-10VDC；雙層四位高亮度綠色和紅色發光數碼管，顯示分辨率：0001；儀表精度：0.2％FS ± 1位；輸入信號2.0/3.3 mV/V、4-20mA、0-10VDC、RS485等；采樣速度：50 次/ 秒；整機選用96×96×100；體積小、重量輕、耗電省、功能齊全、工作可靠、使用方便靈活；設定上下限值報警，具聲光管報警指示、繼電器觸點輸出控制外部執行機構；PID反饋輸出類型可選4-20mA或0-10VDC或0-5VDC；

關鍵字/別名：

PY9000

智能PID壓力控制儀表

PID壓力儀表

智能負反饋壓力控制表

PID負反饋壓力控制表

智能PID壓力表

PID壓力表

產品資料下載：

《PY9000 使用說明書》

產品詳情：

一、智能 PID 壓力控制儀表 PY9000 概述：

融匯了多項國際上先進的電子/單片機/電擦除/抗干擾等技術；	測控精度高、抗干擾性能強等優點；
雙層四位高亮度綠色和紅色發光數碼管，顯示分辨率：0001；	儀表精度：0.2％FS ± 1位；采樣速度：50 次/ 秒；
輸入信號2.0/3.3 mV/V、4-20mA、0-10VDC、RS485等；	標準尺寸96×96×110
體積小、重量輕、耗電省、功能齊全、工作可靠、使用方便；	配用我司PT500-系列變送器，作為高精度壓力測量與控制；
上下限值聲光管報警+繼電器觸點輸出控制外部執行機構；	PID反饋輸出類型可選4-20mA或0-10VDC；
采用人性化的操作方法，操作簡單易學；	可完全替代國外同類型壓力變送器產品；

二、智能 PID 壓力控制儀表 PY9000 型號規格：

代碼	型號
PY9000	智能PID壓力控制儀表
	代碼	儀表的輸入信號類型
	S1	1～4mV/V 四線制橋路			S4	0～10VDC 三線制
	S2	4～20mA 二線制			S5	RS485-RTU
	S3	0～5VDC 三線制			S0	定制
		代碼	儀表供電電源類型
		P1	85～265VC （交流）		P2	24VDC±5% (直流)
			代碼	傳感器/變送器量程范圍
			0-50MPa	壓力量程（直接填寫）
				代碼	儀表PID負反饋控制輸出信號
				K1	4-20mA		K3	0-5VDC
				K2	0-10VDC		K8	其它特殊要求
PY9000	S1	P1	0-50MPa	K1

三、智能 PID 壓力控制儀表 PY9000 技術參數：

項目	參數	項目	參數
顯示器	雙層四位高亮度綠色和紅色發光數碼管	采樣速度	50 次/ 秒
顯示分辨率	0001	PID輸出控制	4-20mA
顯示數值范圍	-999－9999 Mpa（小數點可變）		0-10VDC
儀表精度	0.2%FS±1位		0-5VDC
指示燈顯示	校準燈、OUT輸出燈、AL1，AL2報警燈	主報警輸出	繼電器輸出；可配峰值保留
輸入信號	1～4mV/V四線制橋路	輔助輸出	功能模塊
	4～20mA 二線制電流	報警范圍	-999～9999 MPa （小數點可變）
	電壓型：0～5VDC、0～10VDC三線制	校準指示	顯示傳感器滿量程80％值
	RS485-RTU數字通訊	使用溫度及濕度	0～55 ℃ ，≤ 80％ RH
供電電壓	220VAC(85～265VAC 交流) /50Hz～60Hz	外型/開孔尺寸	96×96×110mm開孔92*92mm
供電電壓	24VDC±5% (直流)	重量	400克

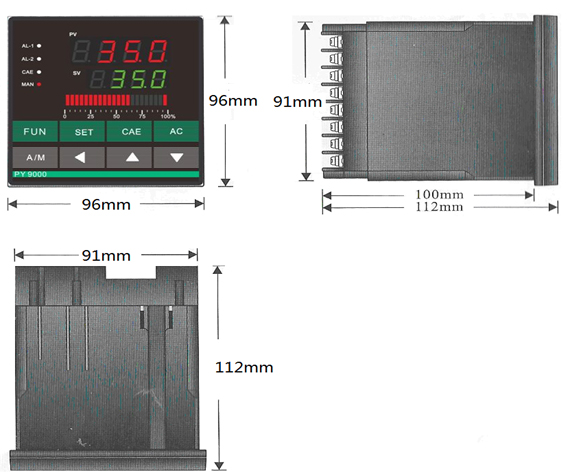

四、智能 PID 壓力控制儀表 PY9000 外形尺寸：

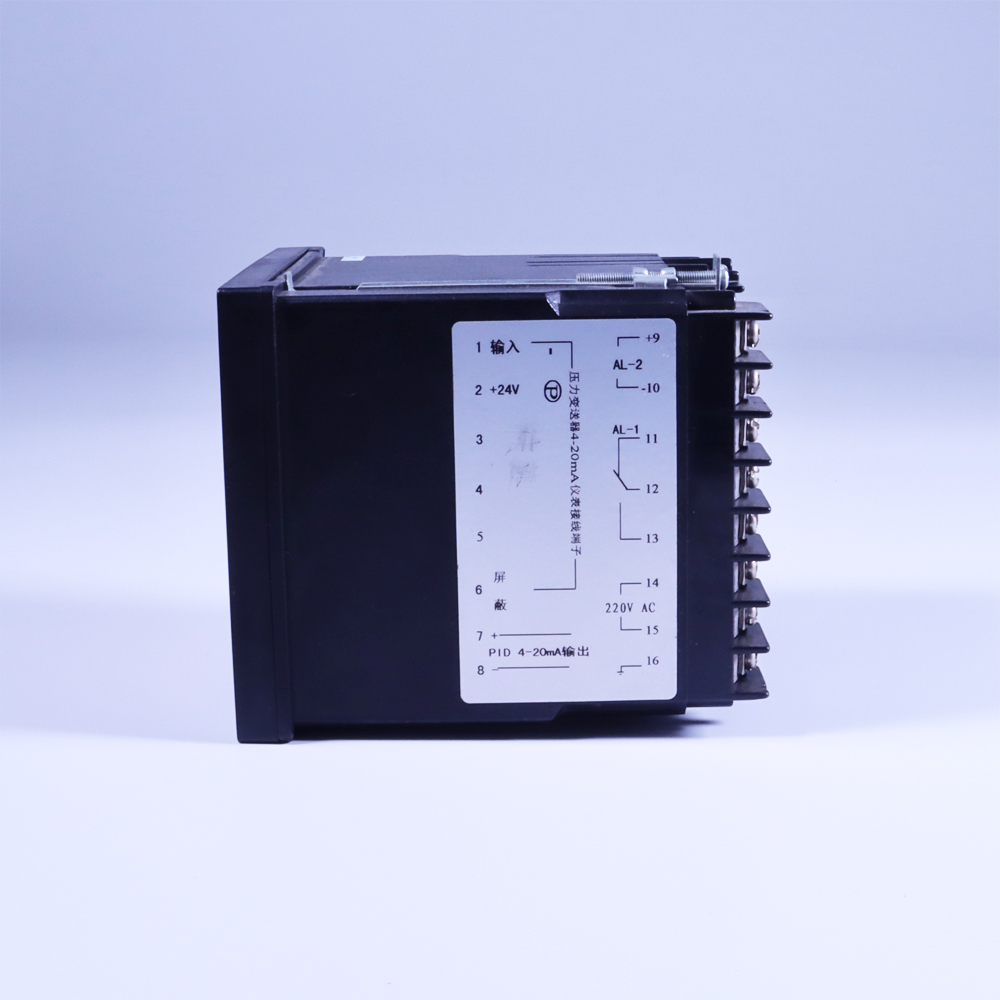

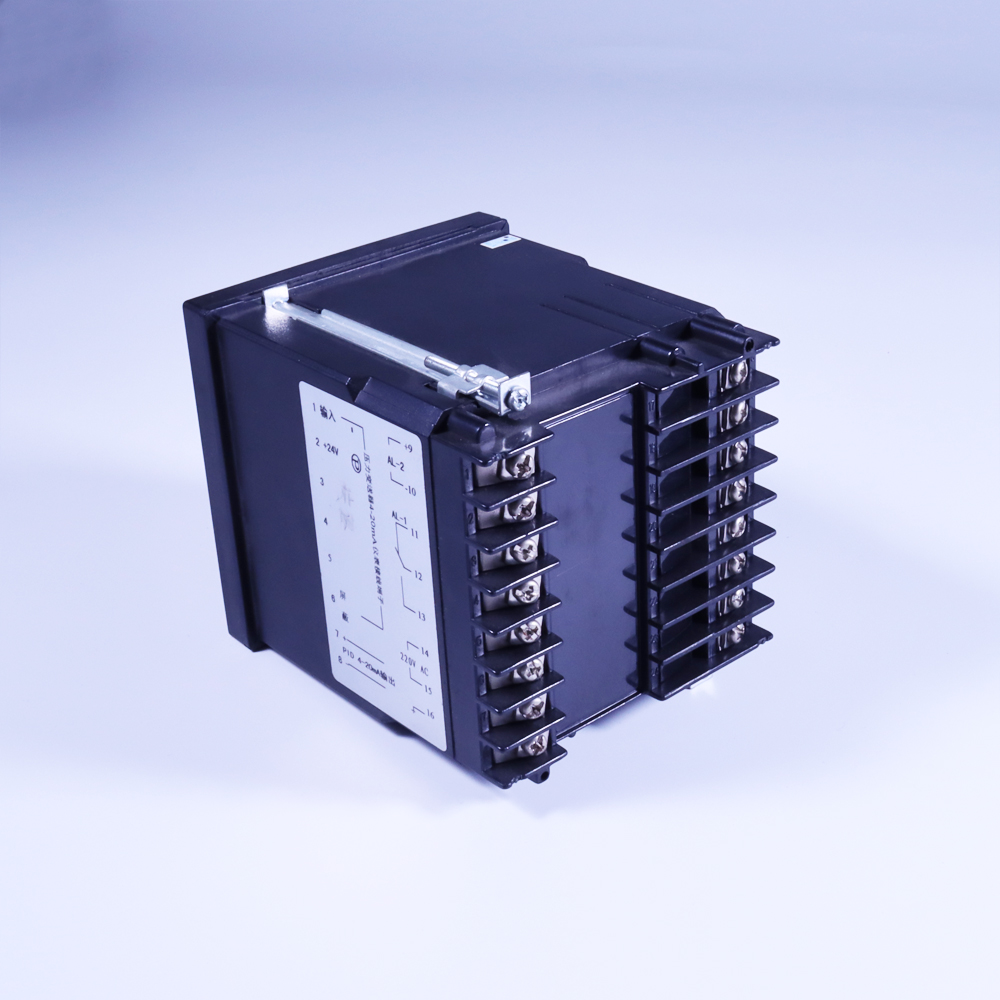

五、智能 PID 壓力控制儀表 PY9000 接線說明：

傳感器輸入（mV/V）				變送器輸入（4～20mA、0～5V、0～10V）
端子號	描述	端子號	描述	端子號	描述	端子號	描述
1	信號輸入正（藍）	9	AL-2繼電器公共端	1	信號輸入端子	9	AL-2繼電器公共端
2	傳感器供電正（紅）	10	AL-2繼電器常開端	2	傳感器供電正（24V）	10	AL-2繼電器常開端
3	信號輸入負（白）	11	AL-1繼電器常閉端	3	空	11	AL-1繼電器常閉端
4	傳感器供電負（黃）	12	AL-1繼電器公共端	4	接地	12	AL-1繼電器公共端
5	傳感器校準（黑）	13	AL-1繼電器常開端	5	空	13	AL-1繼電器常開端
6	屏蔽線	14	220V電源輸入端子L	6	屏蔽線	14	220V電源輸入端子L
7	PID輸出正端	15	220V電源輸入端子N	7	PID輸出正端	15	220V電源輸入端子N
8	PID輸出負端	16	大地	8	PID輸出負端	16	大地

六、智能 PID 壓力控制儀表 PY9000 參數設置：

符號	名稱	設定范圍	說明	出廠設置
快速設定狀態
PYSV	控制壓力值	1～9999	PID控制目標壓力值	隨機
P	比例參數	0.1～99.9	PID參數：P	60
I	積分參數	0.0～99.9	PID參數：I	10
D	微分參數	0.0～99.9	PID參數：D	0
AL1	報警1設置	0～9999	報警值可根據實際工藝需求進行設置	800
AL2	報警2設置	0～9999	同AL-1	200
儀表參數設置狀態
OL-U	輸出限幅上限	0.0～100.0%	控制輸出最大幅度	80.00%
			手/自動狀態有效
OL-L	輸出限幅下限	0～上限	控制輸出最小幅度	0
			自動狀態有效
RN	傳感器量程	1～9999	具體量程設置請按照接入信號源實際參數設置	1000
DOT	小數點	0～3	0000. ：無小數點	2位小數
			000.0 ：1位小數
			00.00 ：2位小數
			0.000 ：3位小數
E-CL	零點滿度標定	隨信號源設定	為確保數據正確性，執行此項操作前務必確定外部信號源為空載狀態。
LOAD	信號加載	隨信號源設定	當外部信號加載到一定量以后，按“＜”鍵一下，進入滿度值折算項。
CNFN	滿度值折算	1～9999	與量程值比較，折算滿度壓力對應內碼。
SEL1	報警1模式	HJ	HJ為上限報警	HJ
		LJ	LJ為下限報警
DLY1	報警1回差帶	0～250	報警回差值可根據實際需要進行設置	0
SEL2	報警2模式	HJ	同SEL1	HJ
		LJ
DLY2	報警2回差帶	0～250	同HC-1	0

DU	壓力顯示分度值	1、2、5	1：末位顯示：0～9	1
			2：末位顯示：偶數
			5：末位顯示：0、5
FUCT	模糊控制模式	0、1	0：快速調整模式	1
			1：限幅調整模式
LCK	參數鎖設置	0、1	0：參數鎖功能關	0
			1：參數鎖功能開。
TS	輸出調整周期	0.2、0.4～10		0.2
